Ahora trataremos un tema algo más práctico. Para ello necesitaremos un par de herramientas: nuestra cámara y un destornillador pequeño. O en su defecto un cuchillo jamonero para poder ver las entrañas de nuestra cámara. Bueno… mejor os cuento lo que hay dentro de una cámara y vosotros os lo imagináis, dejémoslo en algo teórico de momento.

Voy a hacer el recorrido de las partes más importantes siguiendo el camino que sigue la luz al entrar en nuestra cámara, principalmente una réflex:

Objetivo: Es el conjunto de lentes o lente que se ocupa de dirigir la luz al sensor para conseguir la mayor y más fiel cantidad de información de la escena que observamos. Se suele decir que un objetivo cuanto más pesado más calidad ofrece, debido a la cantidad y el tamaño de lentes que alberga; cuanta más luz sean capaz de captar mejor. Esto es para el caso de objetivos réflex o compactas avanzadas, en el caso de cámaras compactas es normal que las lentes sean de un tamaño muy pequeño. Los objetivos pueden ser más o menos luminosos según su diafragma. Diafragma: El diafragma se encuentra situado dentro del objetivo, y es un conjunto de aspas que conforman el orificio por donde entra la luz, las cuales se cierran o abren para dejar entrar mayor o menor cantidad de luz. Cuanto más pequeño es el orificio más profundidad de campo obtenemos, es decir, enfocamos más partes de la escena y obtenemos más nitidez. Pero de la profundidad de campo ya hablaremos largo y tendido. Los valores del diafragama (más o menos abierto) se representan con el número f, y debemos tener en cuenta que un número f 2,8 se refiere a un diafragma más abierto que un f 16. Como se aprecia en la imagen, el primer diafragma es un f 2,8 y el segundo un f 16,

Mecanismo de enfoque: Nos ayuda a disponer las lentes más cerca o más lejos para conseguir mejor nitidez del objeto que queremos enfocar. Este mecanismo en cámaras réflex se encuentra en el objetivo y se puede controlar manualmente, mientras que en una compacta funciona automáticamente.

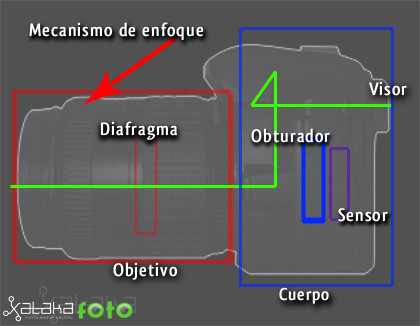

Aquí podéis ver una pequeño esquema de una cámara réflex por fuera

Obturador: El obturador se ocupa de controlar la cantidad de luz que llega al sensor mediante una serie de cortinillas que se abren y cierran. Según la velocidad de obturación pasará más o menos luz. Cuanto más tiempo pase abierto el obturador más luz entrará, pero hay más posibilidades de conseguir una imagen menos detallada. Una velocidad de 1/125 dejará pasar menos luz que una velocidad de 1/13. De la relación velocidad de obturación-nitidez hablaremos también más adelante.

Visor: Es la parte de la cámara que nos permite ver la escena que vamos a fotografiar. Según el tipo de cámara puede ser diferente. Si hablamos de una réflex, el visor es una ventanita pequeña por la que gracias a una serie de lentes y espejos colocados estratégicamente podemos ver la escena tal y como la captará nuestro sensor a través del objetivo. Aunque en la actualidad se está incorporando a la mayoría de las cámaras réflex el modo LiveView. El cual consiste en que el sensor se ocupa de captar la escena y nos la muestra en tiempo real por la pantalla de la cámara. Proceso que realizan las cámaras compactas digitales.

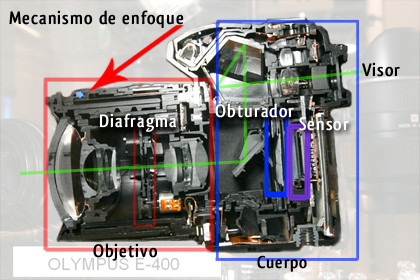

Y aquí podéis ver una cámara por dentro pasada por el “cuchillo jamonero”

Sensor: Al igual que la película tradicional, el sensor se ocupa de captar toda la información posible de la escena. Pero al contrario que la película no se ocupa también de fijarla, de eso se ocupa el procesador y la memoria. El sensor es el panel donde irá a parar toda la luz que recoja el objetivo. Está formado por píxeles sensibles a la luz, y tanto el tamaño del sensor como el número de píxeles que lo forman son importantes para conocer la resolución de las fotografías y su calidad. Hay distintos tipos; CCD, CMOS, Foveon… De distintos formatos; cuatro tercios, formato medio… Pero este tema lo trataremos más ampliamente en otros posts.

Eso es todo por ahora. No os preocupéis, que los temas más prácticos llegarán. Si hay algún tema del que queráis que tratemos o profundicemos decídnoslo para tenerlo en cuenta en futuros temas del curso.
